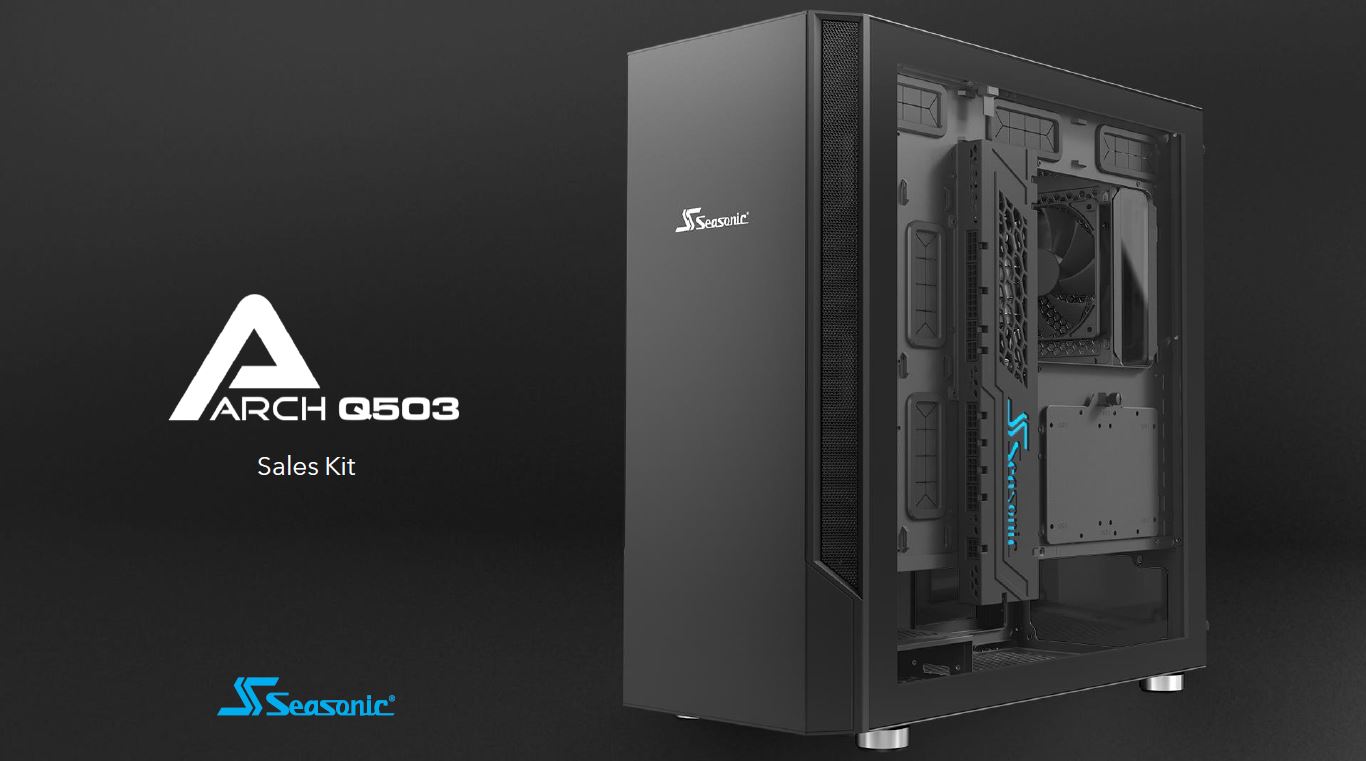

ARCH Q503 模組化機殼+模組電源(特規專用PRIME GX-750W) (編號:Connect Arch 750)

• 易安裝
• 易清潔
模組化設計

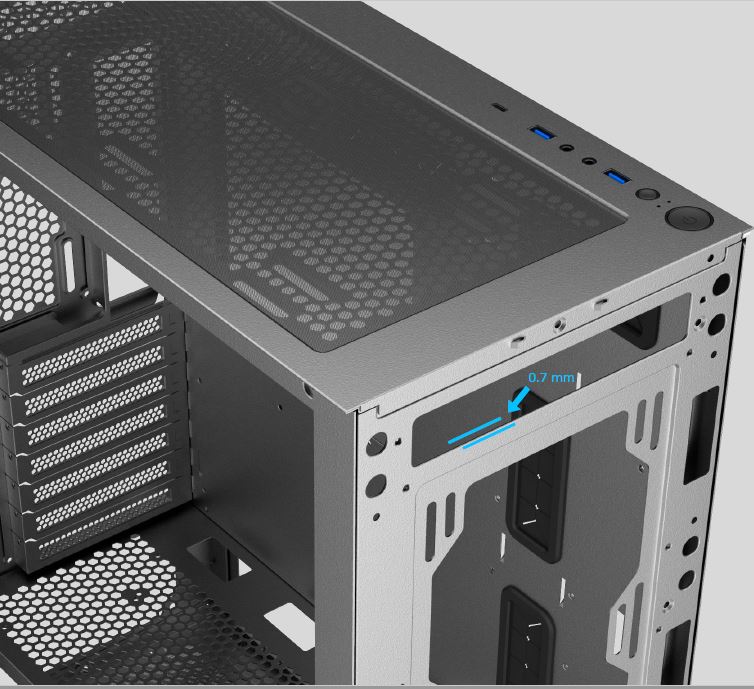

高強度鋼材
•採用 0.7 mm 高強度 SPCC 五金鋼材，穩固機身

鬆不脫螺絲

• 螺絲可以用手輕鬆擰緊和鬆開，無需使用任何工具
• 當鬆開螺絲時，它們就不會脫落和丟失，省去找螺絲的步驟

面板設計
• 前面板易拆卸，方便清塵
• 側面金屬網孔，不只是個裝飾元素，更可做為一個進氣孔，加
強散熱效能

後抽式側板
• 後抽式玻璃側板配備4MM玻璃

頂部防塵濾網
• 採用磁吸式濾網
• 易清潔、易拿起

底部防塵濾網
• 易抽取清洗，有助於防止電源進塵

物理散熱
• 由正面大量進風為CPU與GPU提供良好的散熱，並由
上方及後方把熱氣帶出

I/O 配置

可支援主板規格
ITX / M-ATX / ATX / E-ATX
• 預裝6個銅柱，安裝快捷免對位
• 配件包附8個銅柱，可支援較大的主板
主板定位銅柱說明
• Mini ITX
• Micro ATX
• ATX
• Extended ATX
定位銅柱

散熱器支援 GPU

• 散熱氣高度可支援165 mm

顯示卡支援
• 顯示卡最長可支援380 mm

擴展插槽

•可重複使用的七片 PCIE 插槽
•全斷式設計可支援市售大部分的垂直轉接架

硬碟配置

•主機板背面 硬盤托架位置 2.5” 吋 SSD X 2 ( 或 3.5“ 吋 HDD X 1)
•硬盤架位置 : 吋 HDD X 2 ( 其中頂部可換 2.5” 吋 SSD X 1)

風扇支援
2 x 140 mm 風扇
2 x 120 mm 風扇
• 最多可同時安裝8個120MM風扇

一體式水冷支援
• 前方可支援360MM水冷排
• 頂部可支援280MM水冷排

Seasonic CONNECT 安裝 (出廠時已安裝好)
• CONNECT的安裝有助於整線優化，省去整理線材的繁瑣步驟，也
可達到整潔乾淨的走線空間

安裝/ 卸除Seasonic CONNECT

背板走線示意
SSD 供電
顯示卡供電
CPU 供電
HDD 供電
主機板供電
CONNECT 供電
CONNECT可將系統的配線都固定在這邊，簡化配線的難度

*測試數據僅供參考, 不代表海韻立場
